ELITILE Boden-Heizmodule

ELITILE ist eine modulare Outdoor-Fussbodenheizung.

Die Heizmodule werden mit 2 cm starken Keramik-Platten kombiniert. Ob Naturstein- oder Holz-Optik in allen gängigen Formaten, Ihren Gestaltungswünschen sind keine Grenzen gesetzt. Aufgrund der ungebundenen Verlegeart auf Stelzlagern, können die Heizmodule einfach über den Altbelag platziert werden.

Technische Details

Das Produkt

Flächenheizmodul zur Verbindung mit allen wärmeleitfähigen Belägen. Alle Komponenten sind werksseitig vorgefertigt, die Anschlussdose ist bereits vergossen, elektrisch geprüft und anschlussfertig.

Der Betrieb

Erfolgt mit 230V Netzspannung. Bis zu 9m² Fläche können an einem 16A Anschluss betrieben werden. Von der Schaltung ist von Ein/Aus über einen einfachen Schalter oder eine Zeitschaltuhr, die Regelung über Thermostat oder die Einbindung in ein Smart Home System alles möglich. Der Anschluss erfolgt über die Anschlussdose an der Unterseite über Installationsklemmen. Die Dose hat zwei Kabelauslässe, damit mehrere Module zu einer Gruppe verbunden werden können. Die Verbindung kann als Festverkabelung oder auch mit Steckern erfolgen.

Besonderheiten

Mit 400W/m² ist das ELITILE Modul doppelt so stark wie konventionelle Dünnbettsysteme, jedes Modul ist ein eigenständiges Infrarot Heizgerät mit IPX7 Feuchtigkeitsschutz, integriertem Festtemperaturregler bei 40°C (austauschbar mit anderen Temperaturen) und separater Schutzschaltung. Das Heizelement ist mit einem Metallgeflecht ummantelt, welches mit dem Schutzleiter verbunden wird.

Der Aufbau

Das Modul ist an den Ecken und an der Seite eingerückt damit die 2cm Keramik wie gewohnt auf Stelzlagern verlegt werden kann. (max Tellerdurchmesser 120mm). Eine Kombination von beheizten und unbeheizten Modulen ist problemlos möglich. Die Mindesthöhe der Stelzlager beträgt 40mm.

Formate

Aktuell sind Rohmodule in folgenden Dimensionen verfügbar:

  • 55×55 mit 121W für die Fliesenformate 60×60, 120×60 und 120×120
  • 75×75 mit 225W für das Format 80×80
  • 55×35 mit 85W für die Formate 60×40 und 120×40 (verfügbar ab März 2021)
Anwendungsbereiche

Neben der Anwendung im Boden kann das Modul auch in beliebigen anderen Positionen eingesetzt werden, z.B. als beheizte Rückenlehne, Sitz oder Tisch.

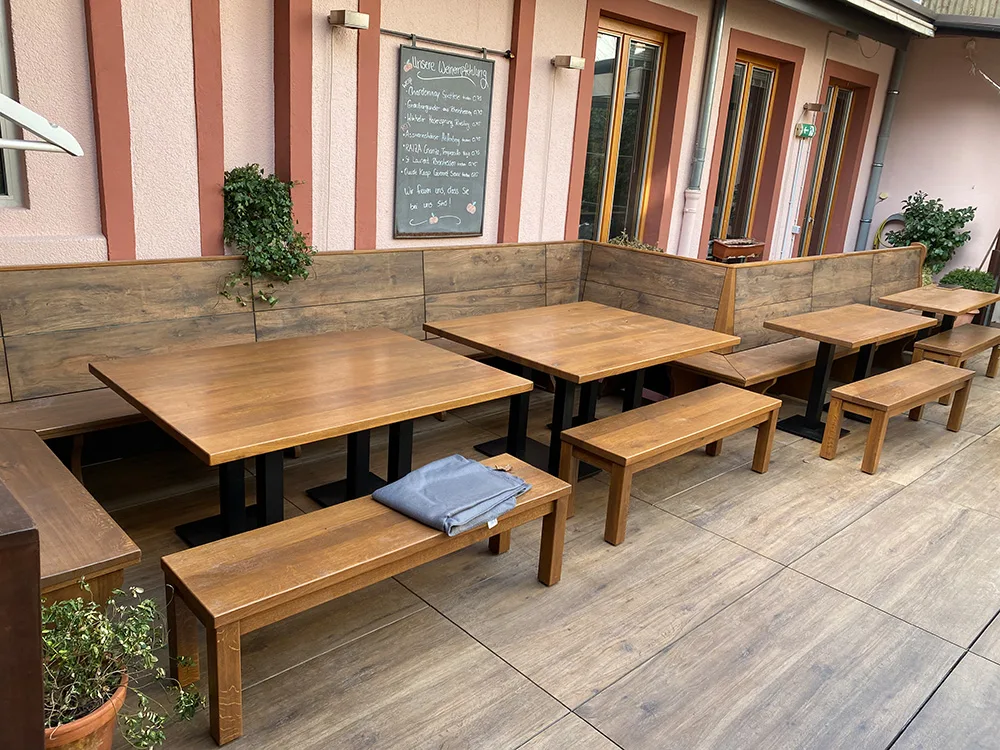

Restaurant Apfelwein Wagner in Frankfurt am Main

Apfelwein Wagner

Frankfurt am Main

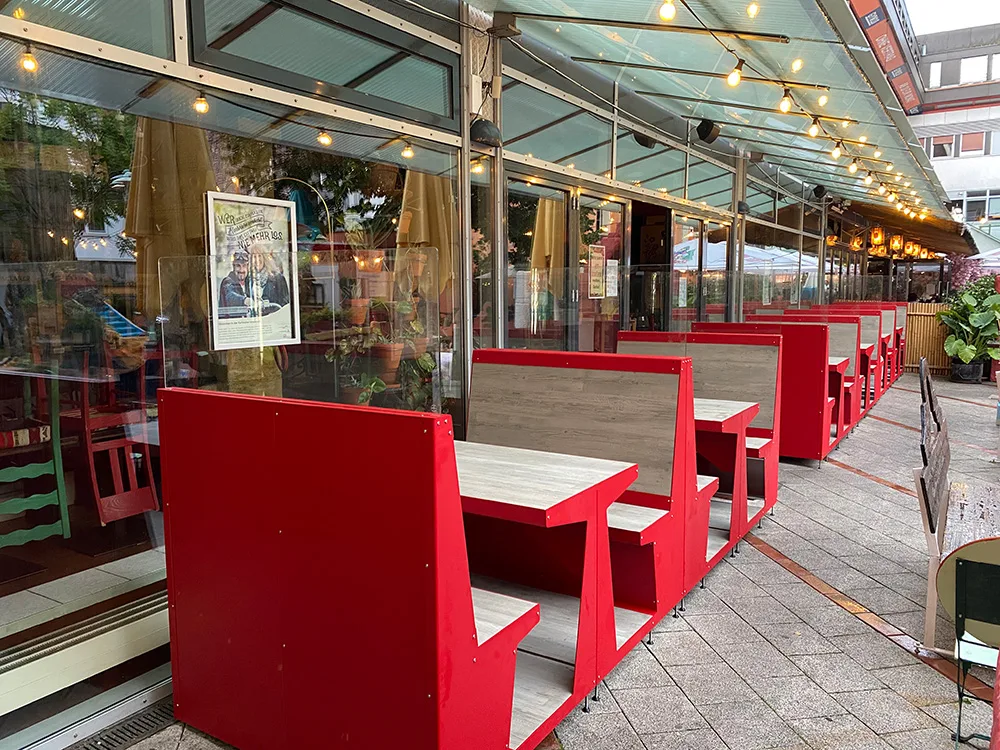

Restaurant El Taquito in Karlsruhe; beheizbare Sitzgruppen im Außenbereich

El Taquito

Karlsruhe

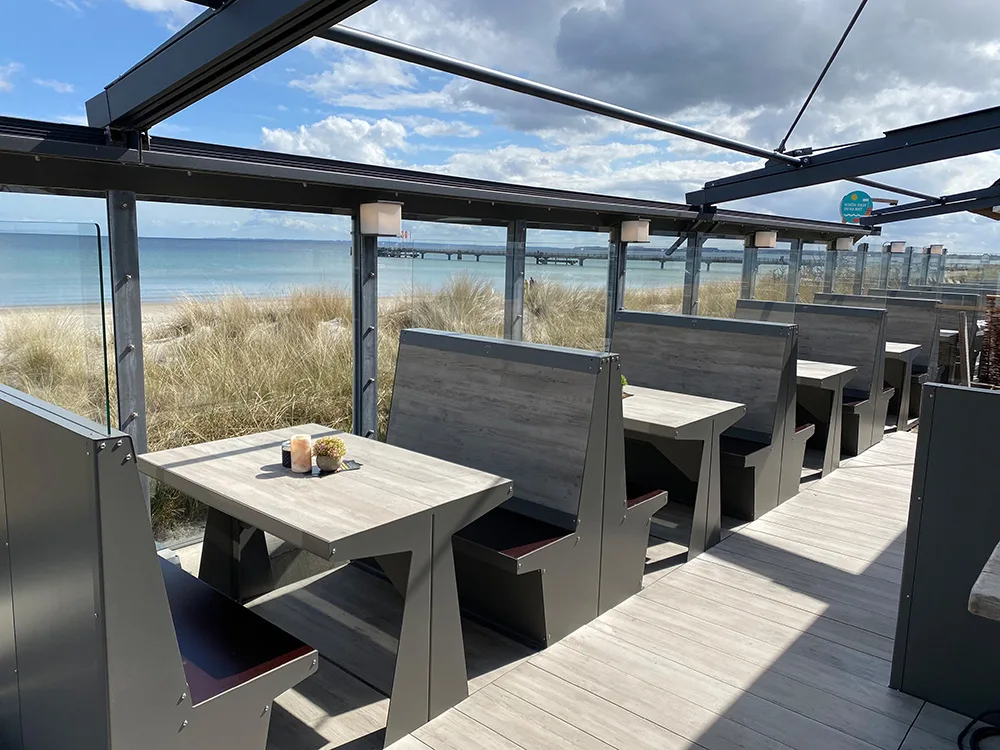

Capolino Puro Lounge an der Ostsee; Restaurant im Kaltwintergarten mit beheizten Sitzgruppen

Capolino Puro Lounge

Scharbeutz an der Ostsee

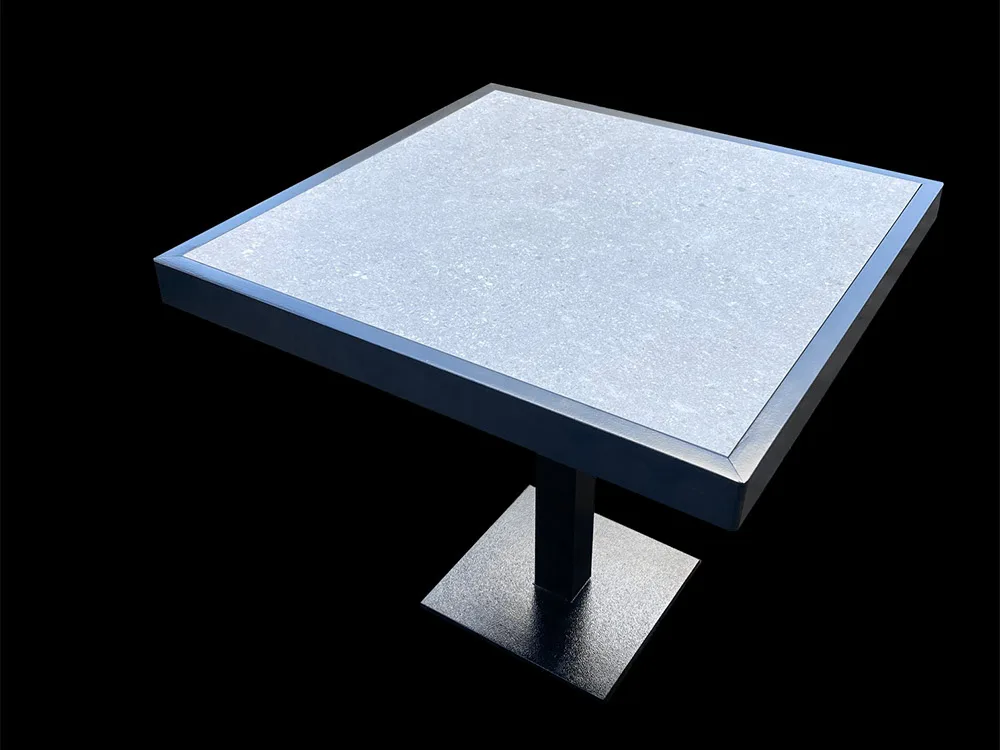

Outdoor Tisch

Outdoor Tisch

Völklingen (privates Projekt)

beheizte Möbel

Beheizte Möbel

Saarbrücken (privates Projekt)

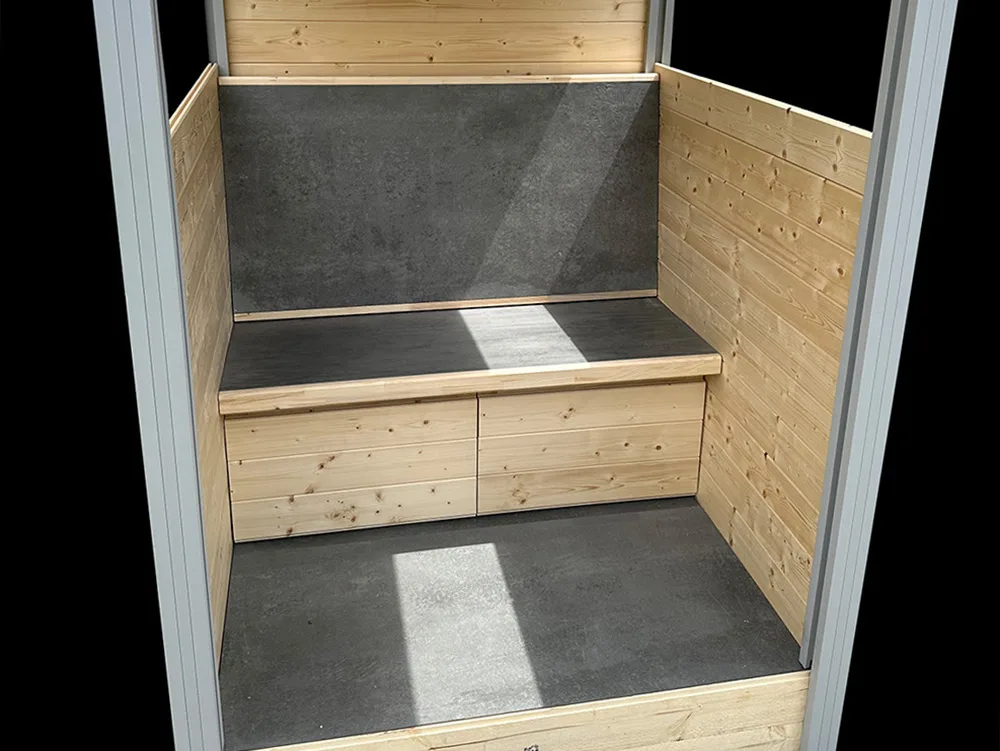

Sitzcube

Sitzcube

Saarbrücken (privates Projekt)

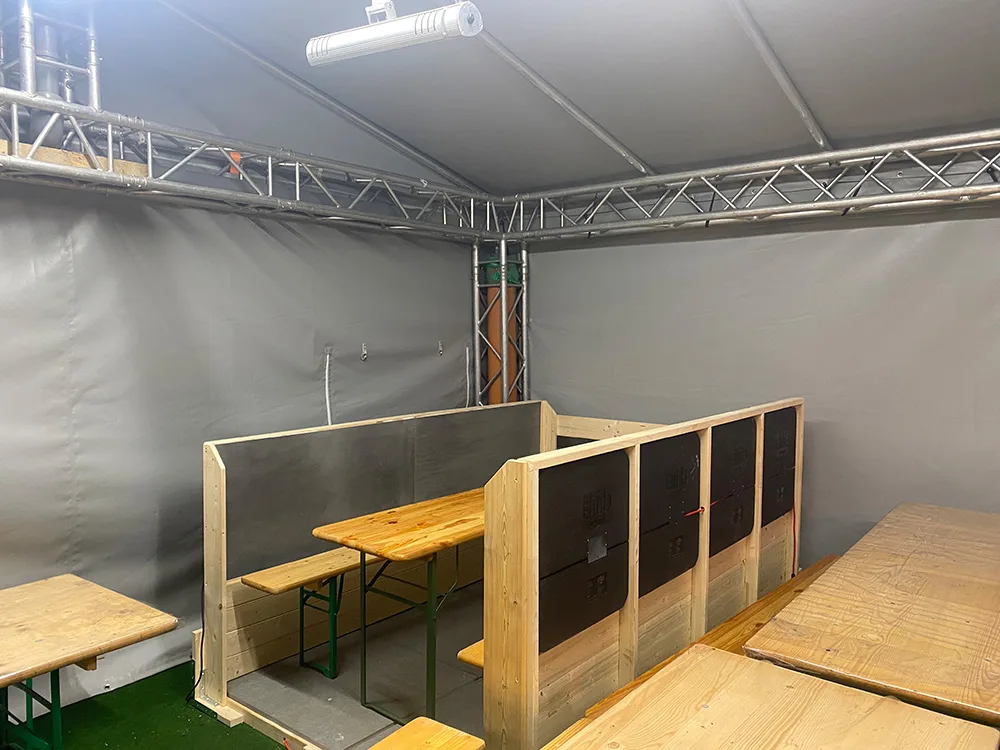

Kältebus

Kältebus

Saarbrücken

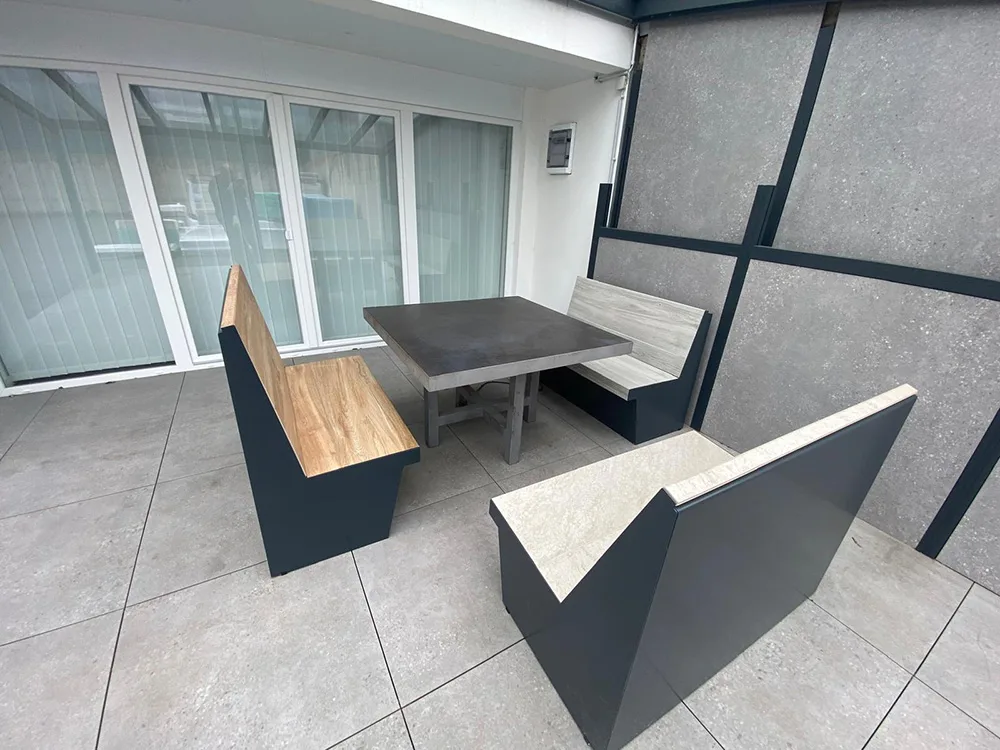

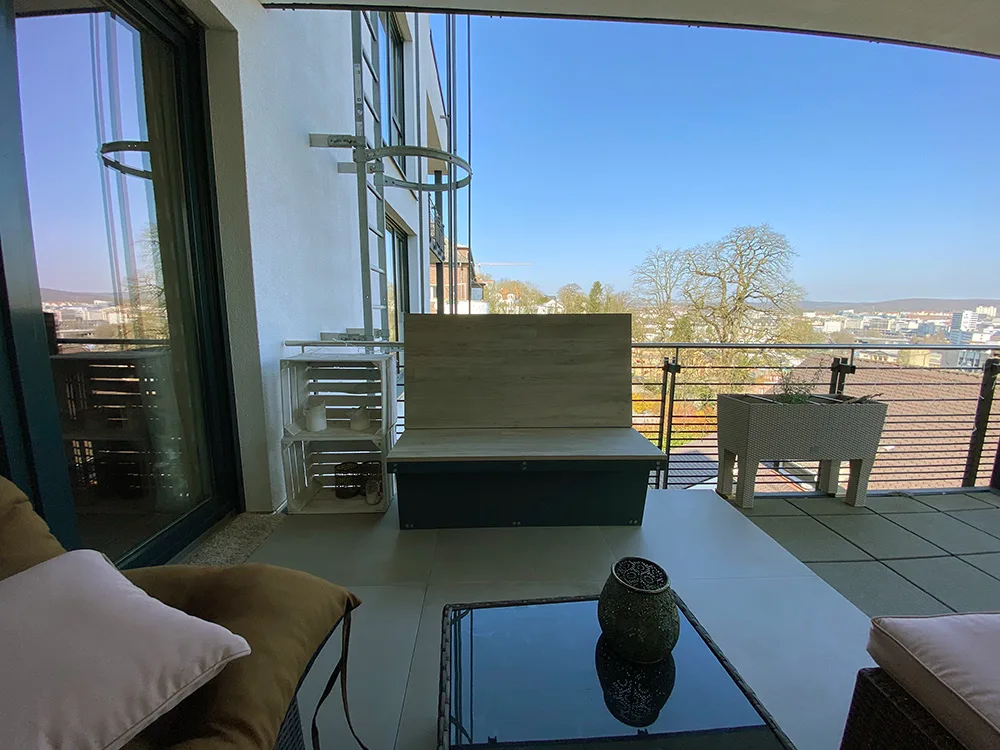

Terrasse und Bank

Terrasse und Bank

Saarbrücken (privates Projekt)

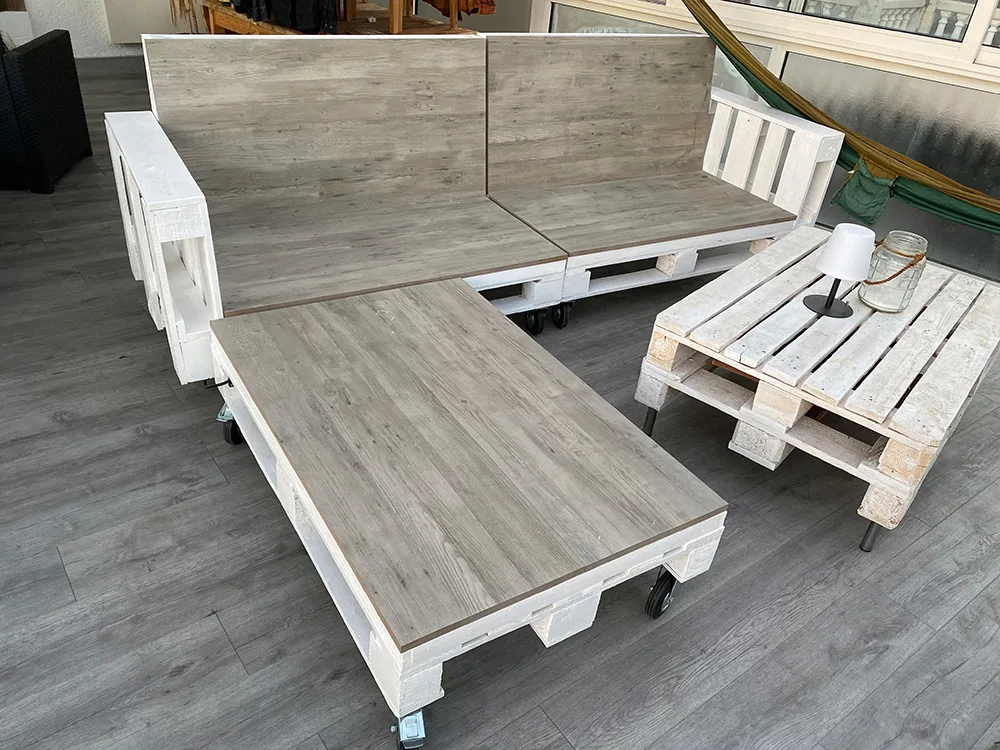

Paletten-Lounge

Paletten-Lounge

Saarbrücken (privates Projekt)

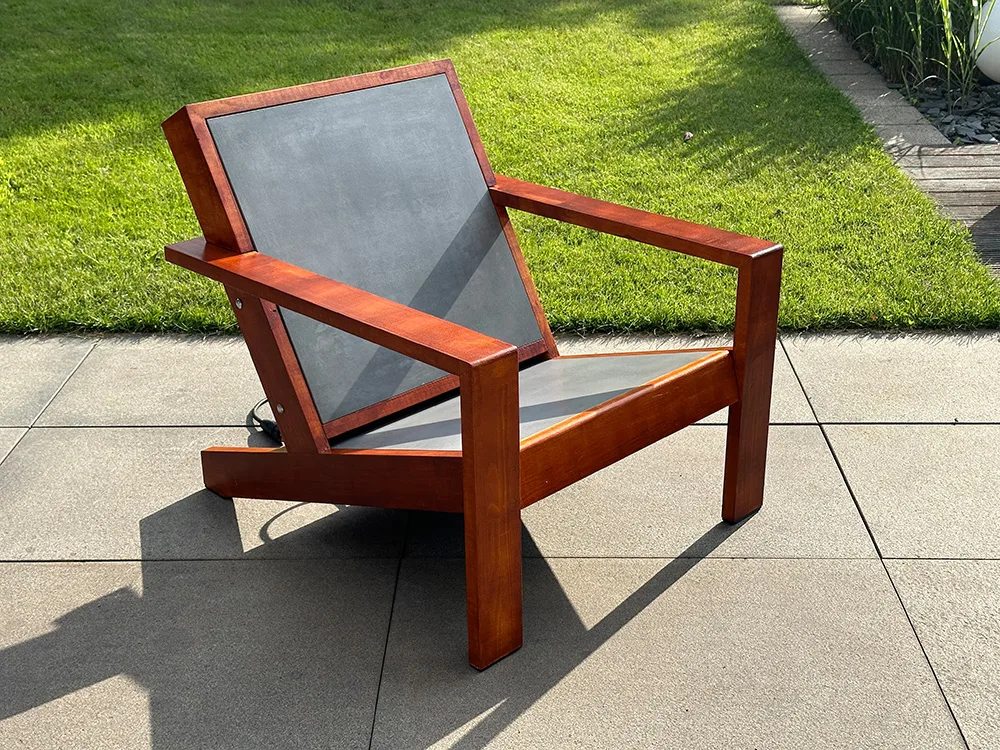

beheizbarer Outdoor-Sessel

Outdoor-Sessel

Saarwellingen

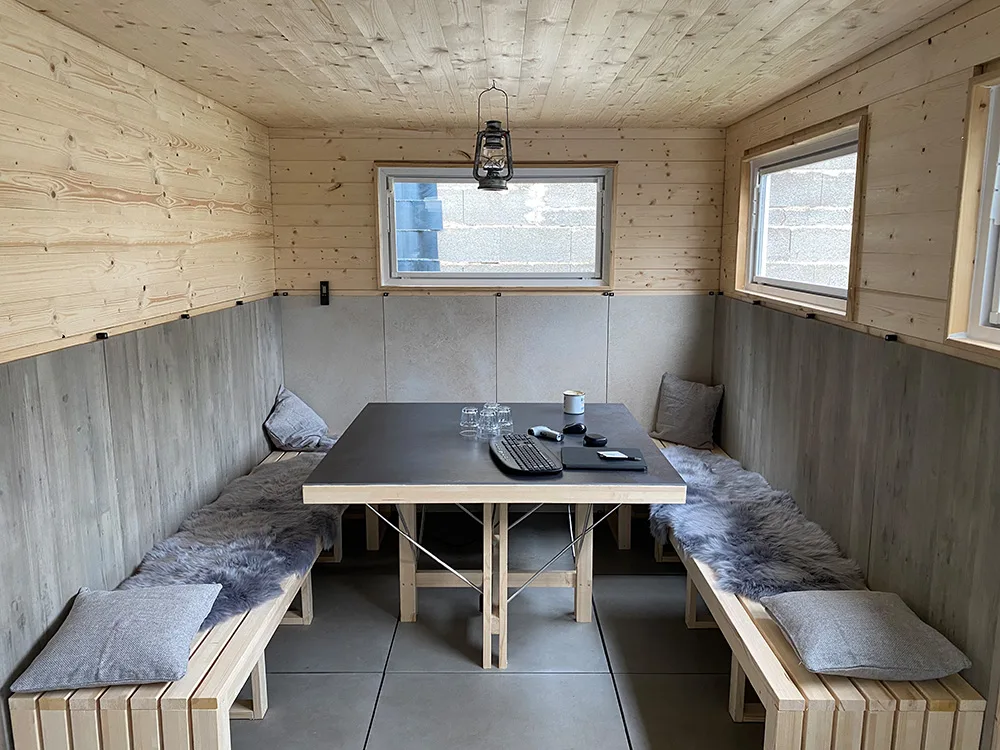

Partyraum

Party-Raum

Saarbrücken (privates Projekt)

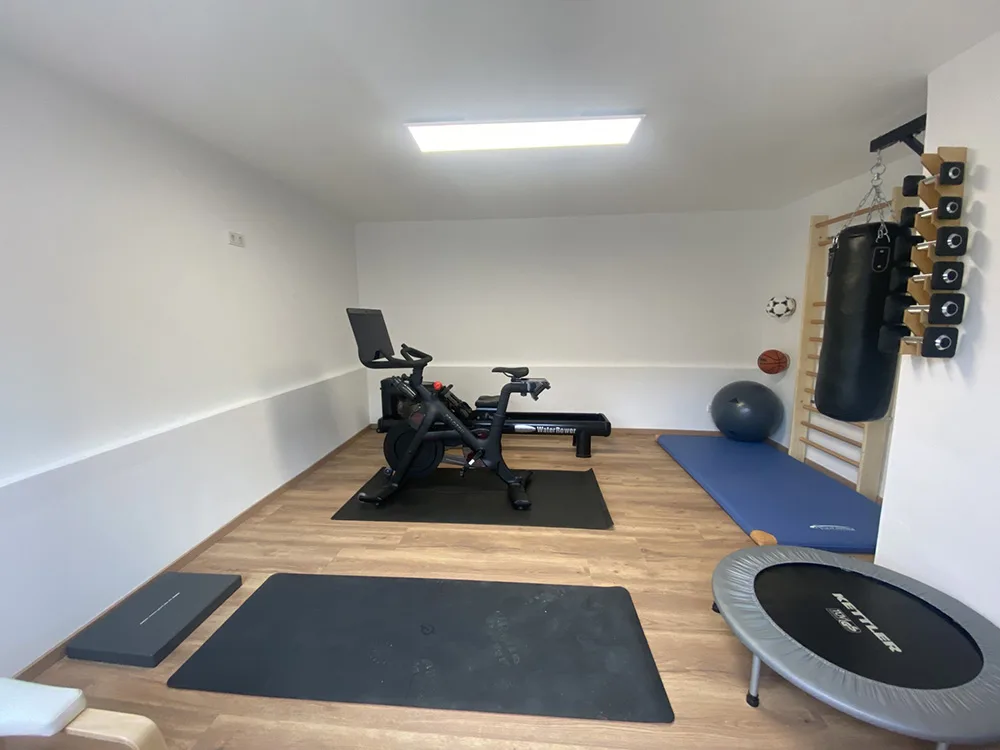

privater Fitnessraum mit eliTile Niedrigenergie Flächenheizmodulen im unteren Drittel der Wände verbaut.

Fitnessraum

Saarbrücken (privates Projekt)

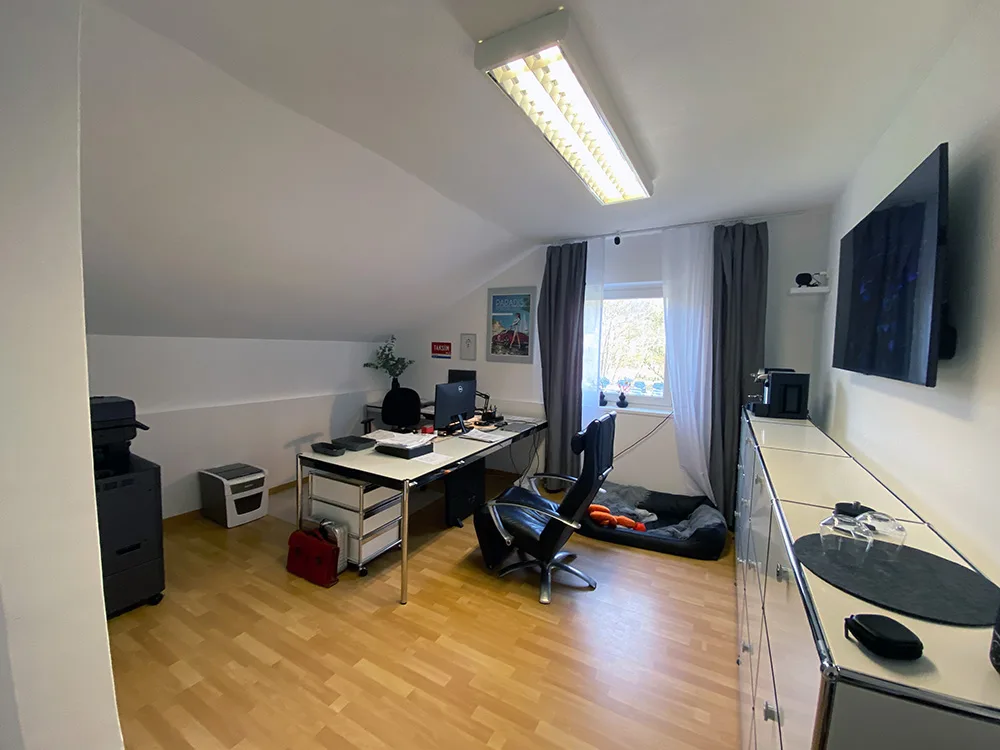

Büro mit unsichtbar verbauter Heizung im unteren Drittel der Wand.

Büro

in Saarbrücken (privates Projekt)

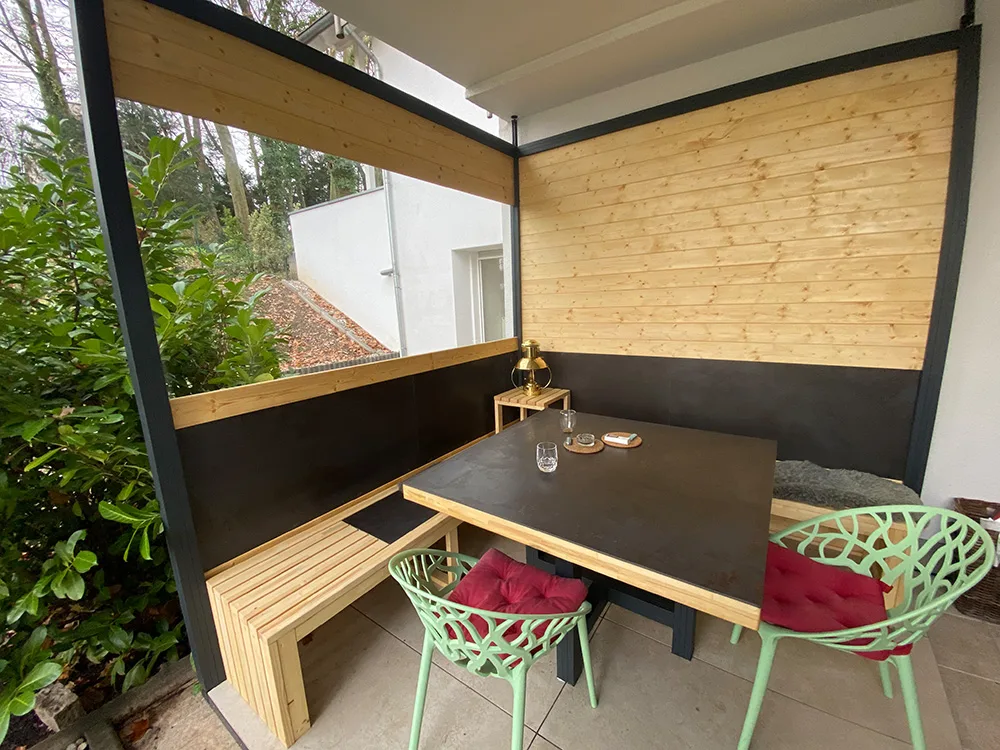

Outdoor Lounge

Outdoor-Lounge

Saarbrücken (privates Projekt)

Terrasse

Beheizbare Terrasse

Saarbrücken

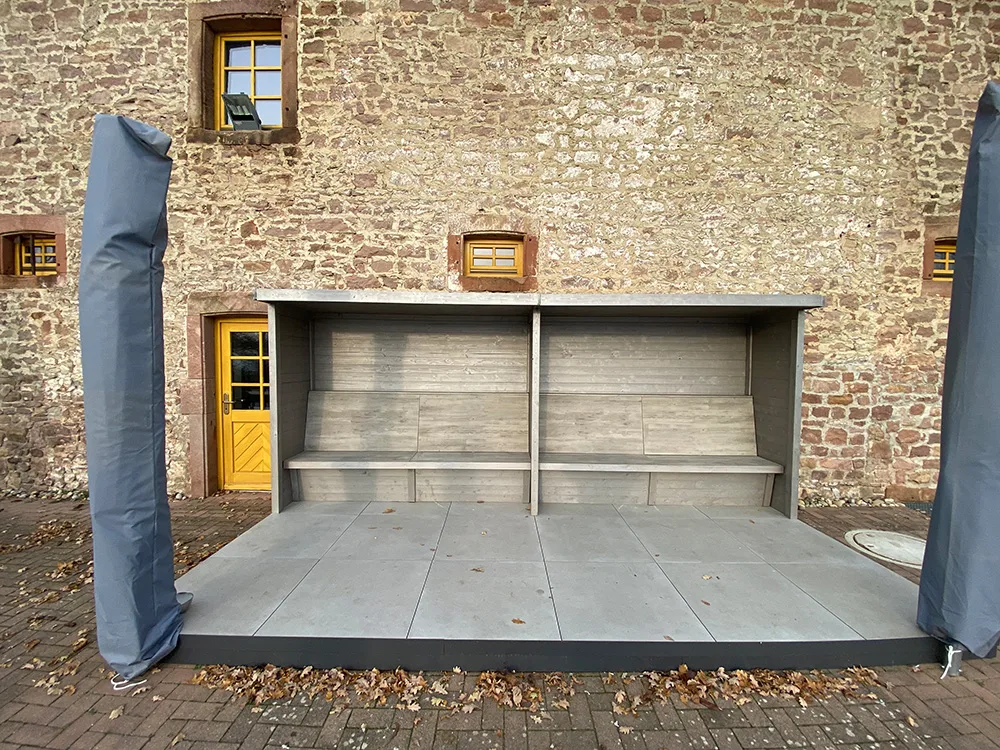

Websweiler Hof

Websweiler Hof

Homburg

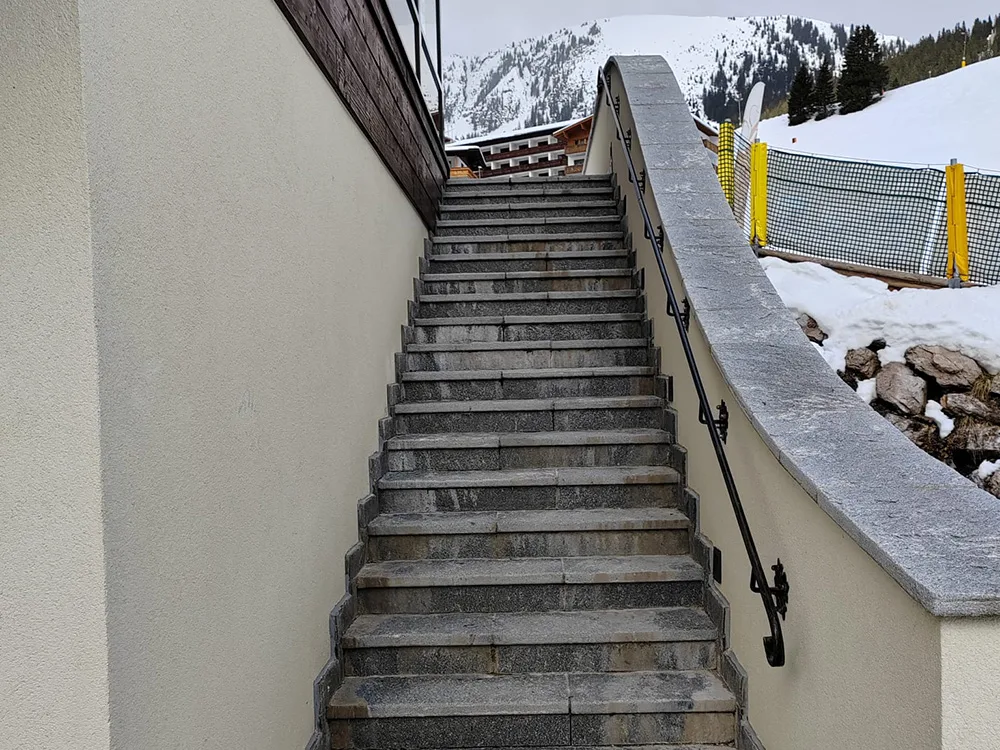

eisfreie Treppe im Hotel Singer

Hotel Singer

Berwang

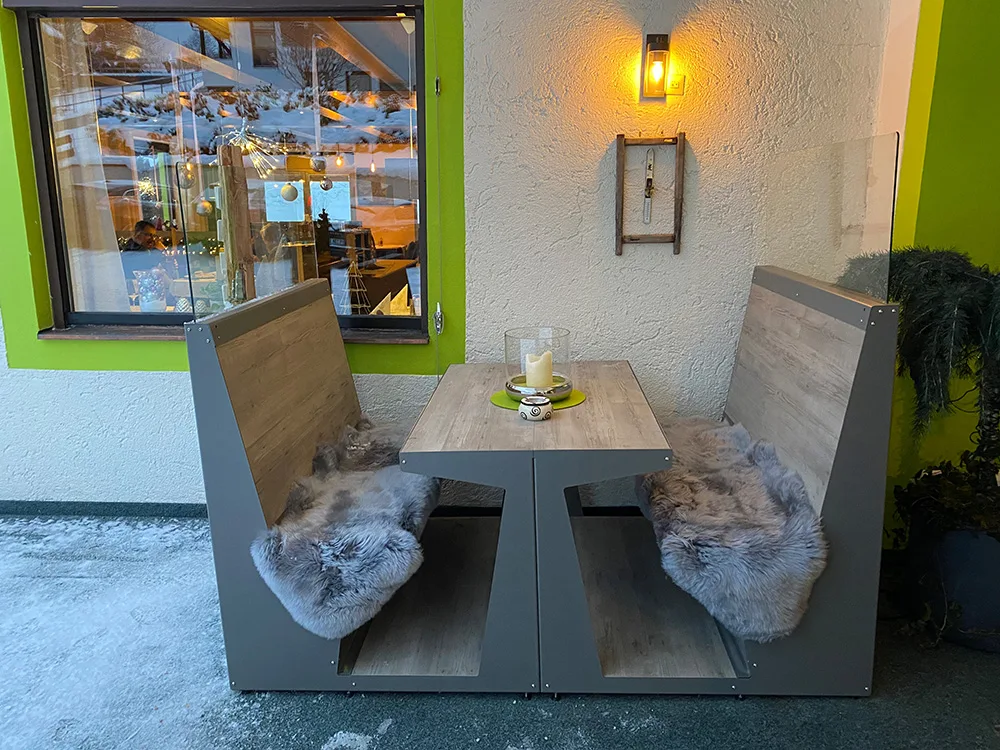

Hotel Witt: gemütliche Außensitzgruppe mit Kunst-Fellen auf den Sitzflächen

Hotel Witt

Berwang

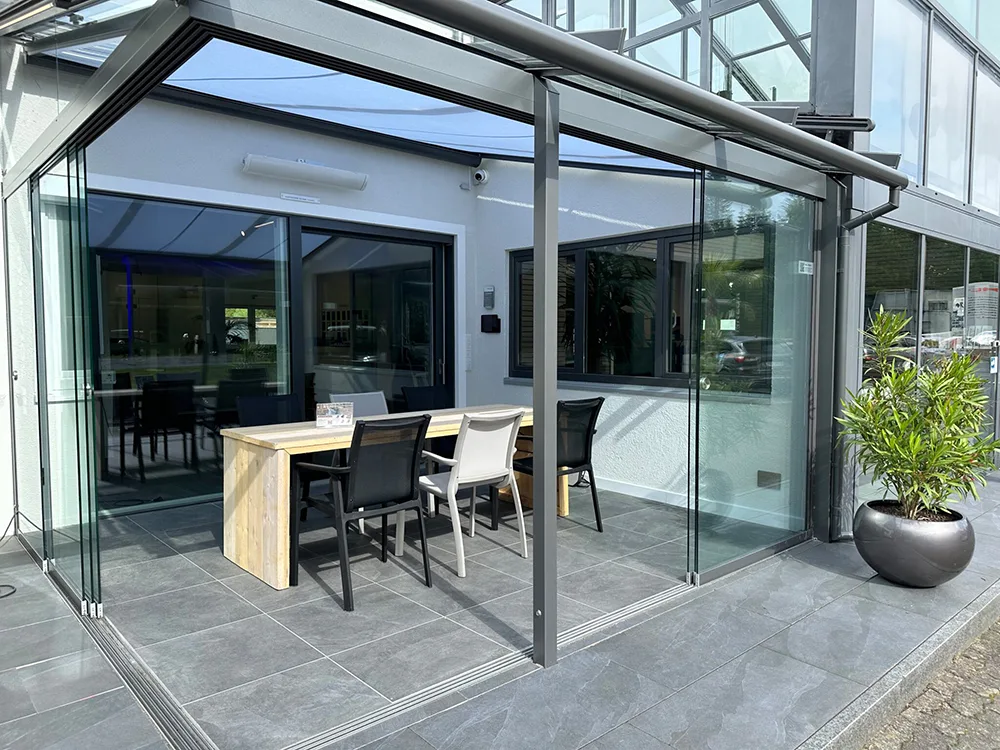

Kaltwintergarten

Kaltwintergarten

Bostedt Firma Otten

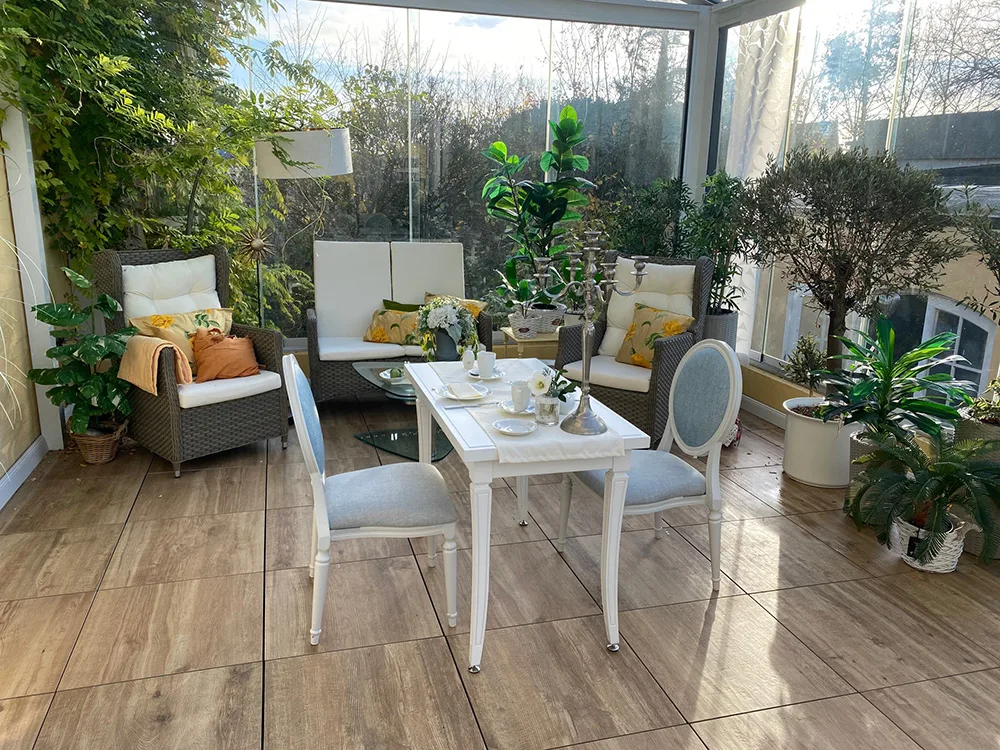

Lübecker Krönchen

Lübecker Krönchen

Lübeck

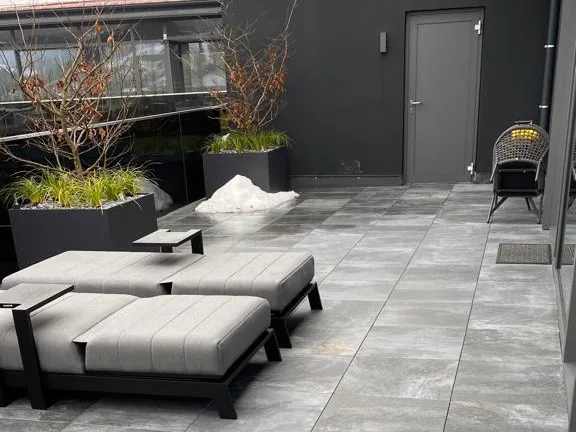

Jagdhof Röhrnbach; Außenterrasse mit zwei weichen Liegen

Jagdhof Röhrnbrach

Jagdhof Röhrnbach

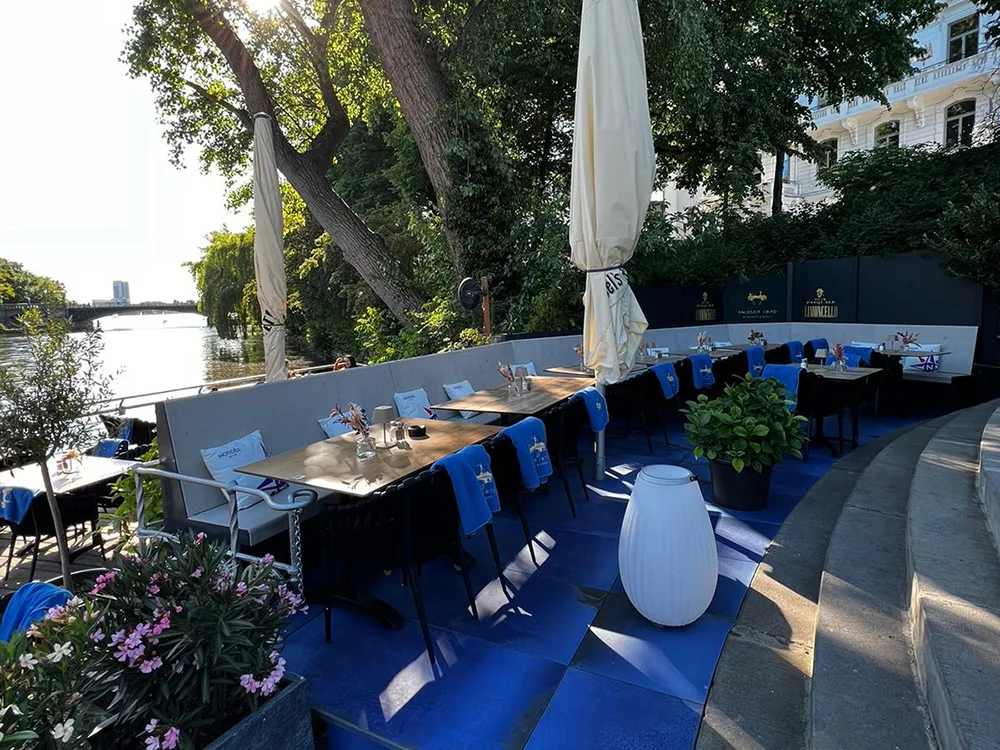

Anleger 1870

Anleger 1870

Hamburg

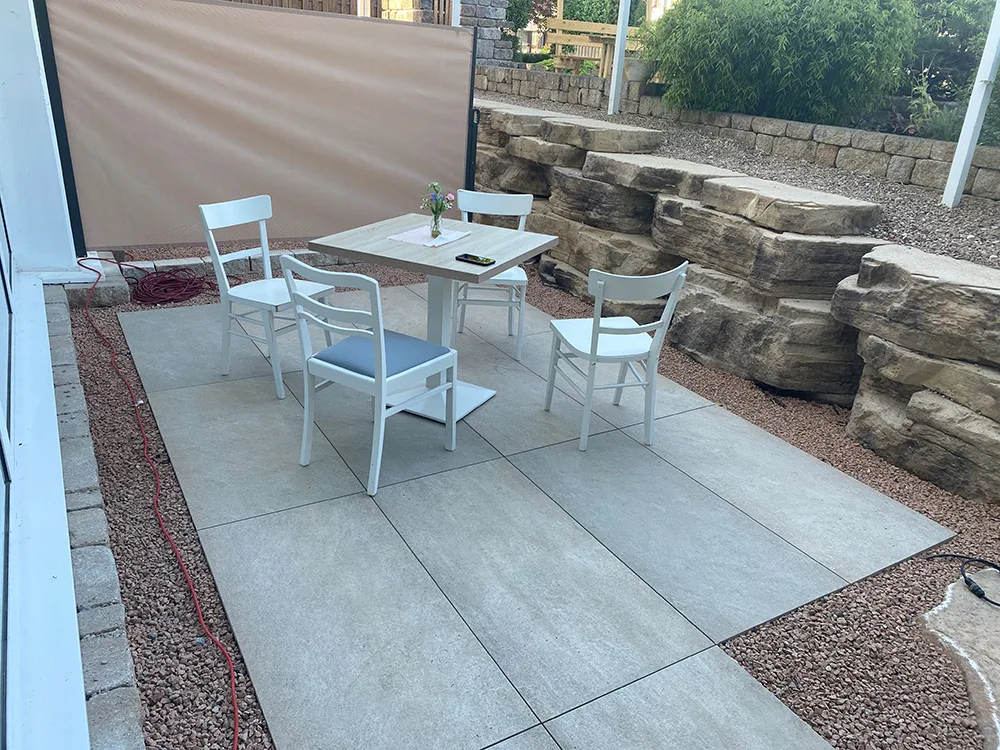

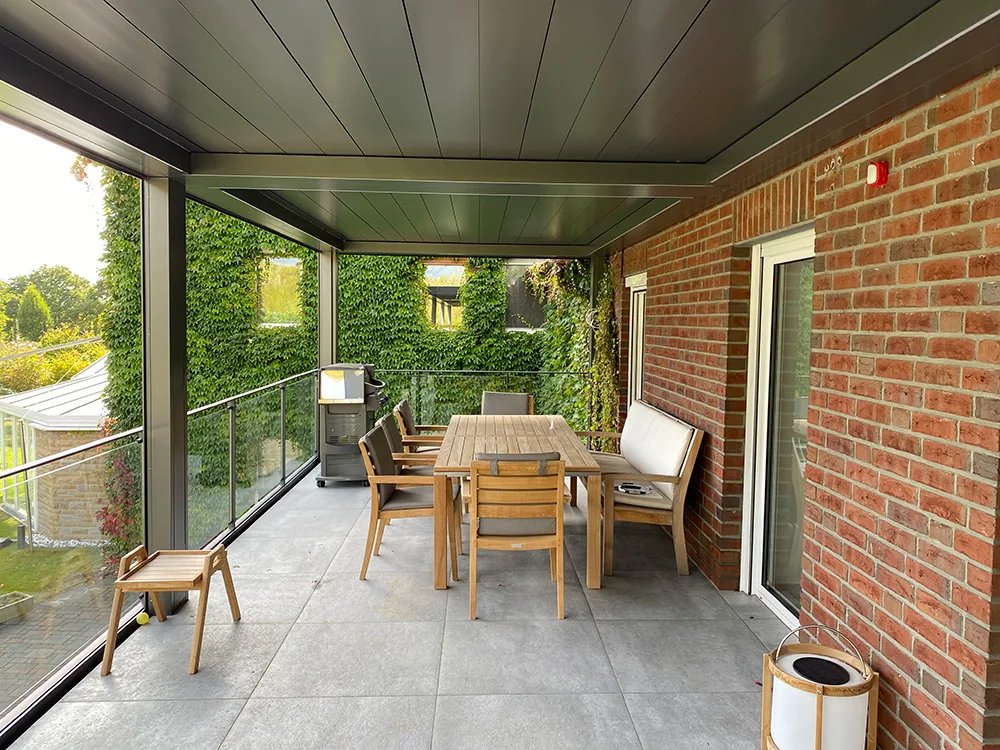

Terrasse

Outdoor-Terrasse Privat

Saarbrücken
